- 700 Bar Hidropnömatik pompalar Teknik Tablo
Model
| WL-1 | WL-2 | WL-10 | WL-10DW |
Tank yağ kapasitesi
| cm³ | 2600 | 1500 | 12000 | 12000 |
Aktif yağ miktarı
| cm³ | 2400 | 1.000 | 10.000 | 10.000 |
Pompa tipi
| ** | Tek etkili | Tek etkili | Tek etkili | Çift etkili |
Debi (litre/dakika 50 / 700 bar)
| cm³ | 600 / 110 | 600 / 110 | 600 / 110 | 600 / 110 |
Hava ihtiyacı ( min-maks)
| bar | 5--7 | 5--7 | 5--7 | 5--7 |
Hava tüketimi
| l/d | 250 | 250 | 250 | 250 |
Basınç deplasmanı
| bar | 50 -700 | 50 -700 | 50 -700 | 50 -700 |
Yağ çıkış bağlantısı
| npt | 3/8" NPT | 3/8" NPT | 3/8" NPT | 3/8" NPT |
Basınç göstergesi
| bar | 0
.1000 | 0...1000 | Opsiyonel | opsiyonel |
Yağ dolu ağırlık
| kg | 12 | 10 | 22 | 22 |
Ölçüler
| mm | 262x190x186 | 260x140x186 | 400x200x270 | 400x200x270 |
| Ürün Broşürü | ** | PDF | PDF | PDF | PDF |

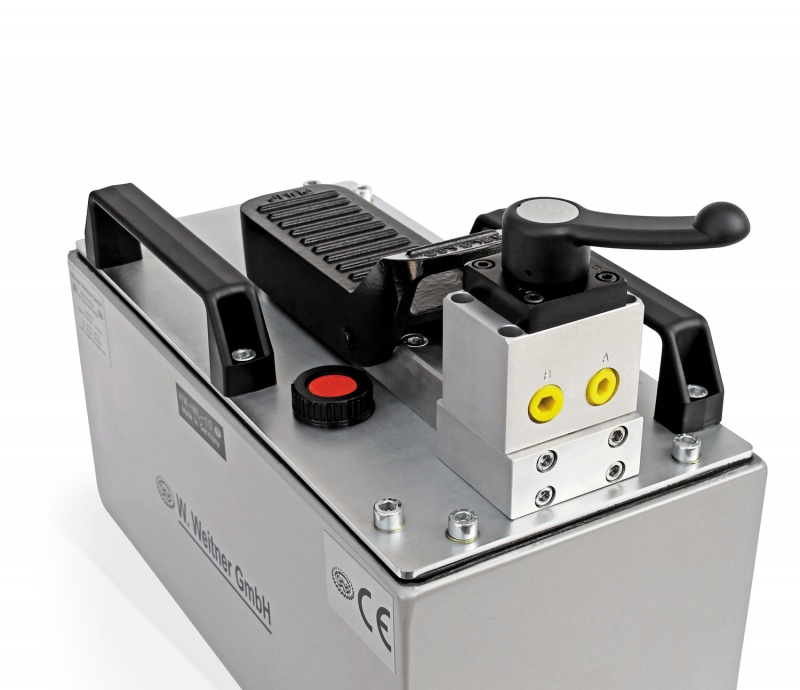

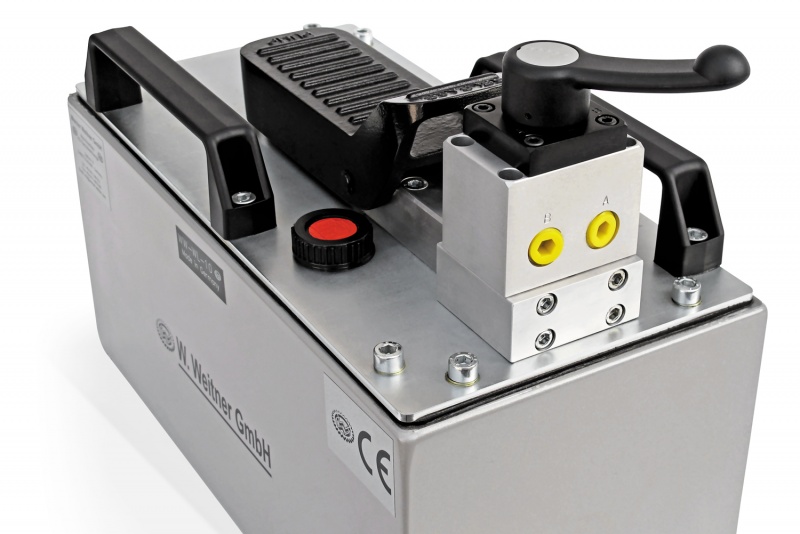

WL-10DW
WL Serisi hidropnömatik ayak pompaları yüksek basıncın talep edildiği her noktada kullanılabilecek, bakım masrafı az, alış maliyeti düşük ve etkin sonuçlar üreten hidrolik güç üniteleridir. Minimum 5 bar hava ile 700 bar hidrolik yağ basınç üreten hidropnömatik ayak pompaları çok farklı alanlarda kullanılabilir. Hidrolik silindirlerin çalıştırılması, hidrolik presler, her türlü hidrolik çektirme,
rulman ve şase çektirmeleri bazı uygulama örneklerini oluşturur.
WL serisi hava tahrikli hidrolik pompalar basınç emniyet valfi ile donatılmışlardır. Basınç öngörülen maksimum değere ulaştığında yağ tanka tahliye olur. Pompalar 700 barın üzerine çıkmayacak şekilde ayarlanmış ve kullanıma hazır olarak sevk edilir. Hidropnomatik pompalarla uygun kaplin ve hortum gibi aksesuarlar kullanıldığında herhangi bir güvenlik riski oluşmaz.
Hava tahrikli hidrolik pompalar elektrikli veya benzinli ünitelere göre daha sessiz çalışırlar. Yanıcı ve patlayıcı gaz ortamlarında güvenli kullanım imkânı sunarlar.
- Çift etkili Kullanım

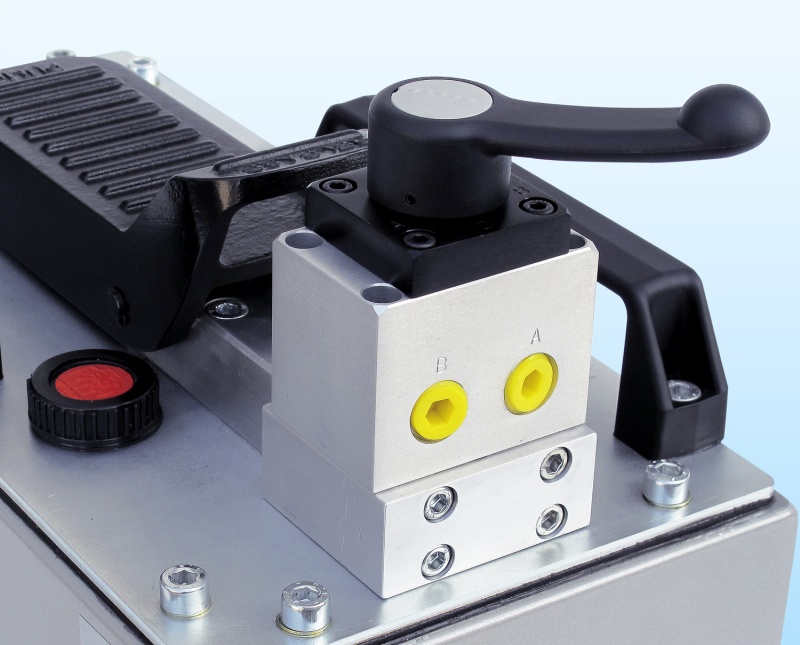

Hidropnömatik pompalar genel olarak tek etkili kullanım için tasarlanmışlardır. Ancak yağ debisinin yüksek olarak talep edilmediği uygulamalarda hava tahrikli ayak pompaları, yönlendirme valfi takılarak çift etkili olarak da kullanılabilirler.
Pnömatik ayak pompaları kullanılan alüminyum malzemeden dolayı oldukça hafiftir ve taşıması kolaydır. Ayak pedalı sayesinde operasyonunuzu kontrol edebilirsiniz. 700 bar hidrolik güç üretmek için sadece min. 5 maks. 7 bar hava girişi yeterlidir. Aşırı yük binmesi durumunda sistemde emniyet görevi gören tahliye valfi devreye girer. Sessiz çalışması ve ergonomik tasarımı ile kullanımı kolay ve güvenlidir.
Nasıl kullanılır
Hava tahrikli hidrolik pompalar ayak pedalı ile kontrol edilir. Pedal arka yöne doğru basıldığında hava yolu açılarak hava motoru yağ pompalamaya başlar. Pedal bırakıldığında pompalama işlemi durur. Pedalın ön tarafa doğru hareket ettirilmesiyle, kilit valf açılır, basınç düşer ve yağın tanka geri dönüşü gerçekleşmiş olur.
Dijital Havalı Tork Anahtarı Maks. 2.000nm

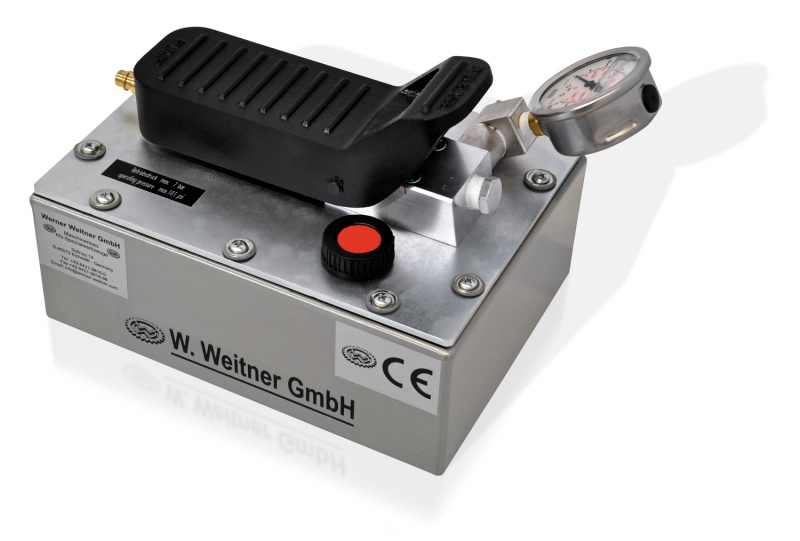

WL-1

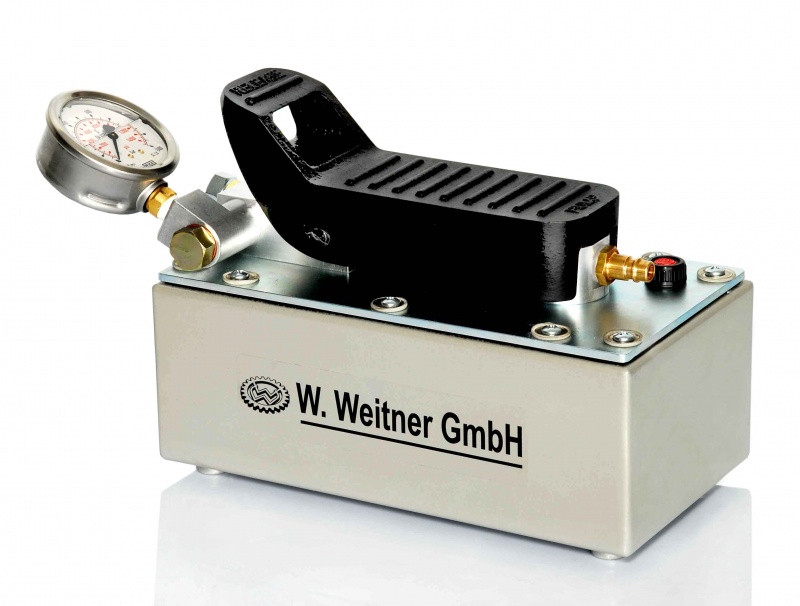

WL-2

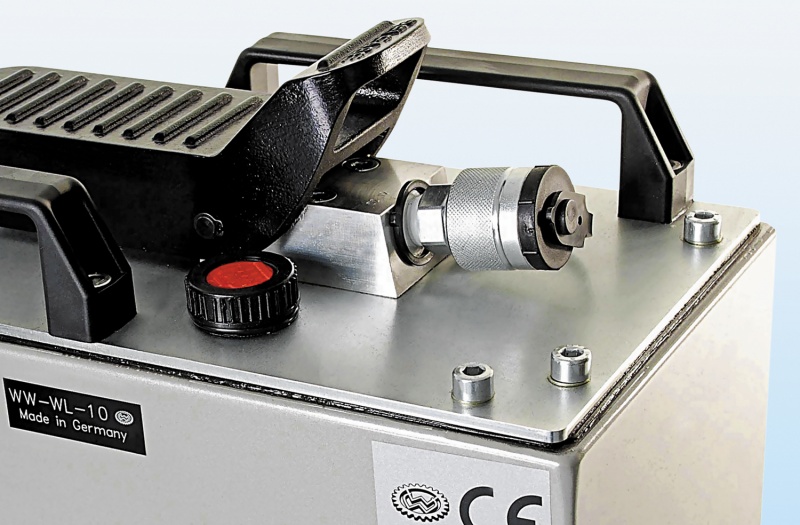

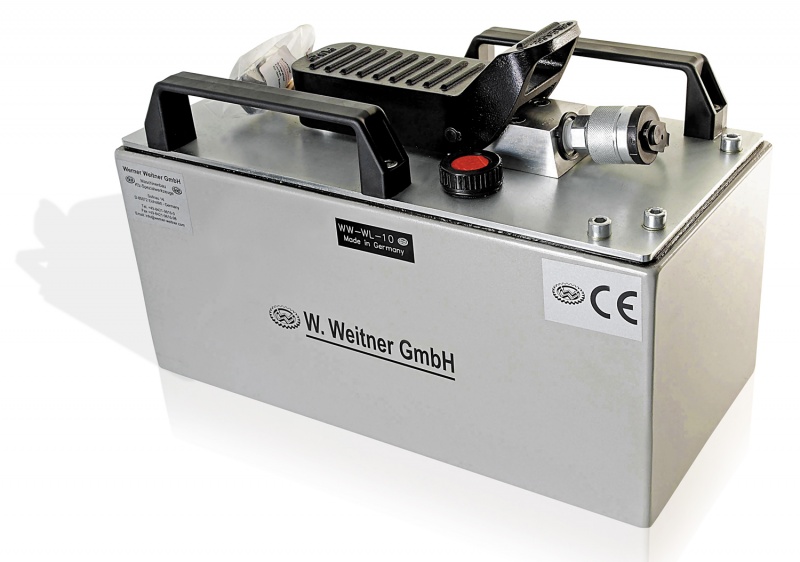

WL-10
