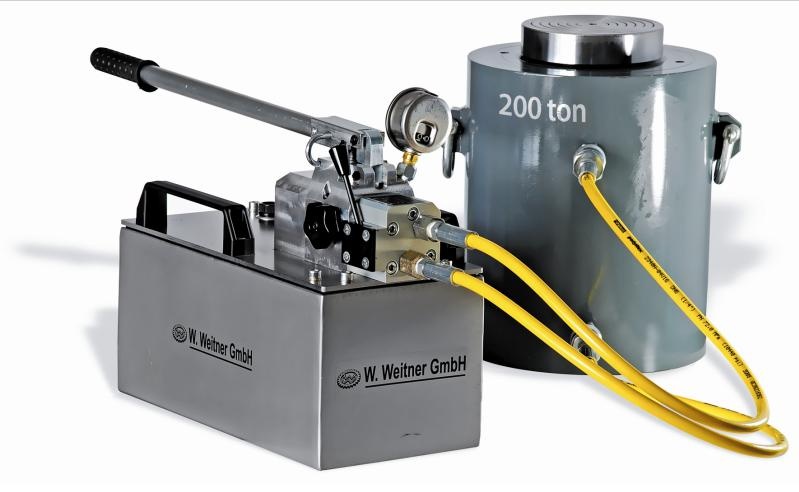

700 Bar Yüksek Debili Hidrolik El Pompaları

WEITNER WH

Çift pistonlu, çift hızlı, yüksek debili
Çalışma basıncı maksimum 700 bar
Hafif, kompakt ve ergonomik tasarım
Basınç emniyet valfiyle maksimum güvenlik

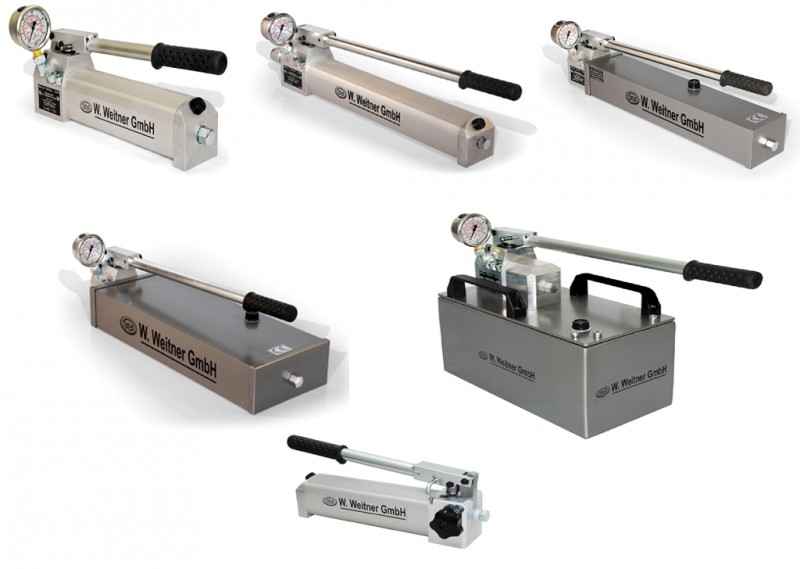

Komple aluminyumdan imal 3 farklı model
1000 bar Ǿ63 gliserinli manometre standart
WV4/3 valf ile çift etkili olabilme özelliği
Alman malı, Werner Weitner, CE Belgeli
Türkiye de garanti servis ve yedek parça desteği

WH kodu Weitner firmasının çift hızlı standart ve yüksek debi seri yüksek basınç hidrolik el pompalarını tanımlar. Komple alüminyumdan üretilen bu pompalar 700 bar maksimum basınca ayarlı, yağ dolu olarak kullanıma hazır şekilde sevk edilir. WH serisi hidrolik el pompaları basınç tahliye valfi ile donatılmıştır. Bu seride pompalar 50 bar ile 700 bar arasında istenilen basınç değerine ayarlanabilir. Emniyet valfi sayesinde basınç 700 barın üzerine çıkmaz. Yağ, 700 bardan itibaren tanka tahliye olur. WH serisi hidrolik el pompaları Ǿ63 çap 1000 bar göstergeli gliserinli hassas manometre ile donatılmıştır. Ǿ100mm çapında veya dijital manometre talep edilmesi halinde, manometre basınç hattına monte edilebilir.Farklı çalışma basınçları, tank büyüklükleri veya viton keçe takımları isteğe bağlı olarak temin edilir.

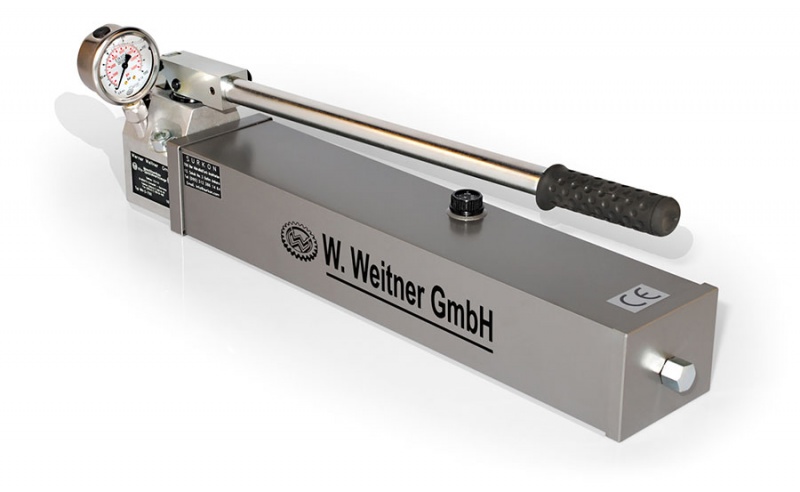

WH - 30

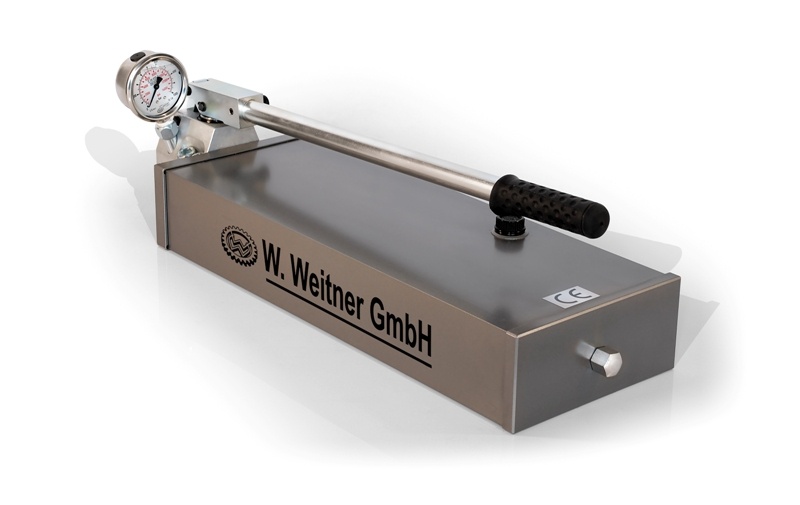

WH - 40

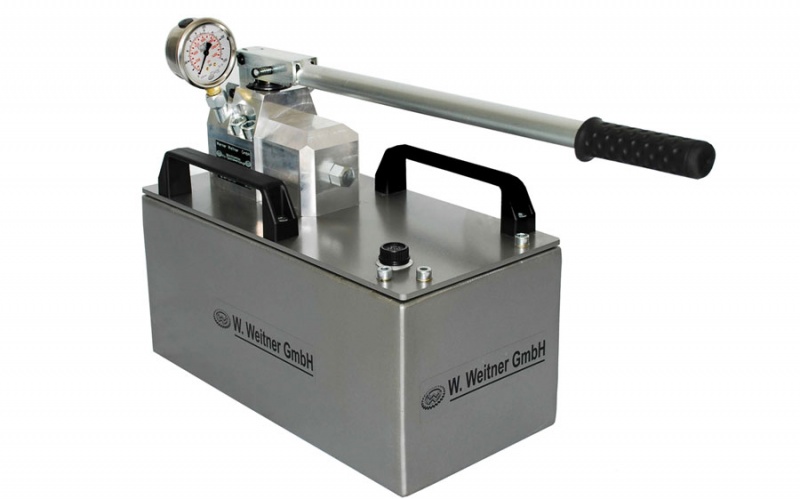

WH - 100

Teknik Bilgiler		WH-30	WH-40	WH-100
Tank kapasitesi	cm³	3.000	5.500	12.000
Kullanılabilir yağ miktarı	cm³	2.000	4.500	10.000
Her kurs boyunda debi	cm³	40 / 3,1	40 / 3,1	40 / 3,1
700 barda azami kol kuvveti	kg	41	41	41
Piston çapı	mm	42 / 12	42 / 12	42 / 12
Yağ çıkış bağlantısı	NPT	3/8	3/8	3/8
Yağ dolu ağırlık	kg	8	11	22
Ölçüler (D x B x C)	mm	587 x 151 x 174	588 x 186 x 175	610 x 200 x 352
Ölçülendirilmiş çizim	**	PDF	PDF	PDF

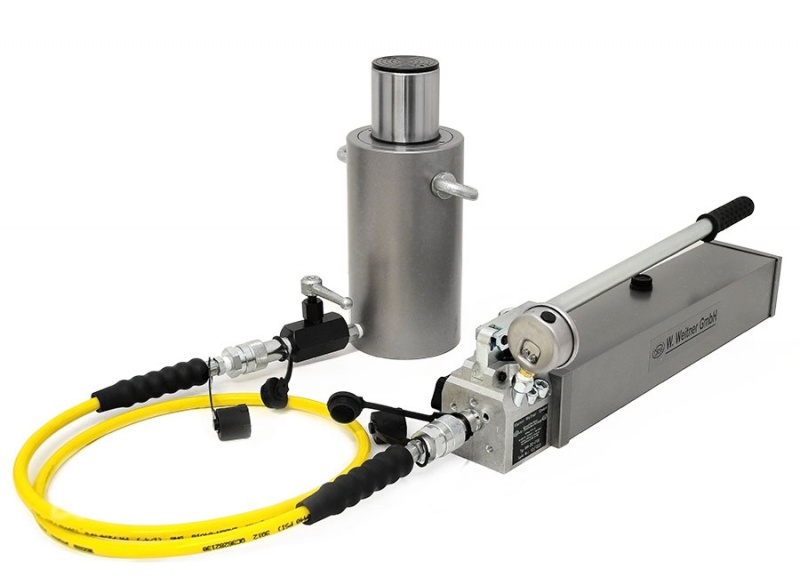

Çift Etkili Kullanım

WH serisi yüksek debili el pompaları tek etkili uygulamalara ek olarak çift etkili hidrolik kriko uygulamaları için en uygun ürünlerdir. WW 4/3 dört yollu üç pozisyonlu yönlendirme valfi ile bu serideki bütün pompalar çift etkili olarak kullanılabilir. WW 4/3 kodlu yönlendirme valfi Weitner pompaları için özel olarak tasarlanmıştır. Yanlızca WH serisi pompalarda kullanımı mümkündür.

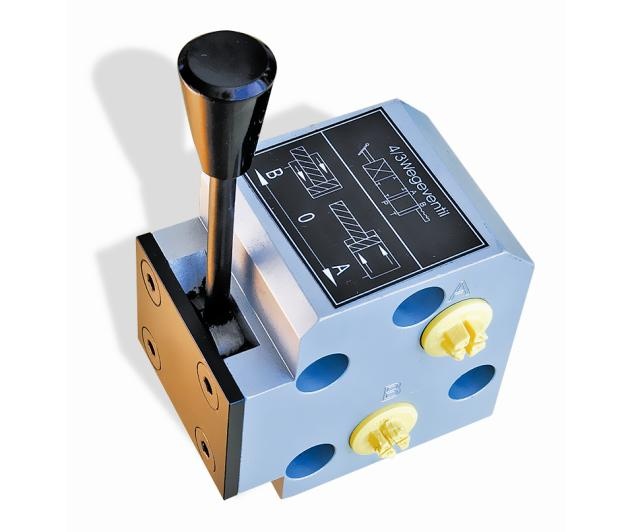

Yönlendirme Valfi WV 4/3

Weitner WH serisi pompalar için özel imal edilmiş yönlendirme valfi bulunur. Bu valf WH serisi bütün el pompalarının önüne bağlanarak, tek etkili pompa çift etkili pompa haline dönüşür. Dört yollu üç pozisyonlu olan bu valf aksesuar olarak sunulur

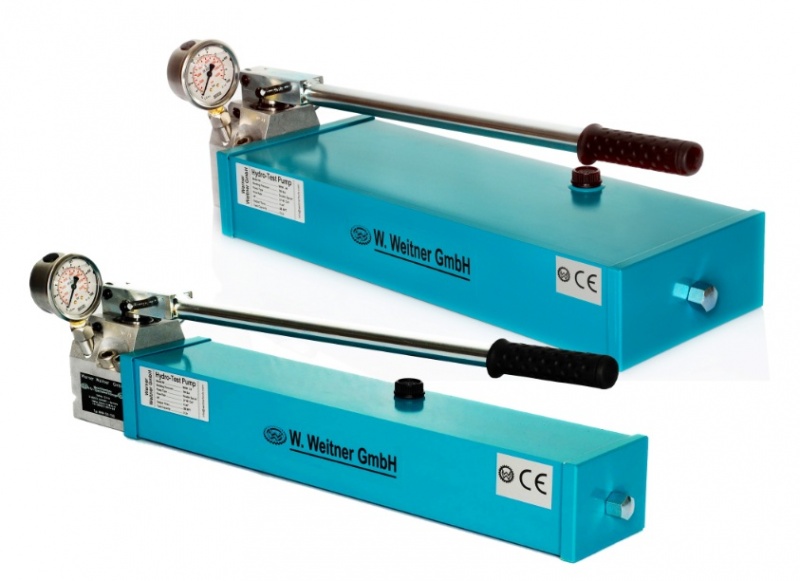

Alternatif Renk Seçenekleri

Weitner WH serisi el pompaları standart olarak aluminyum renginde sevk edilir. Müşteri özel uygulamaları veya imalatçılar için özel marka çalışmalarına uygun olarak pompalar farklı renklerde imal edilmektedir. Farklı renk imalatlarda sipariş miktarının belli bir kapasitenin üzerinde olması gerekir.
