700 Bar Çelik Gövde Hidrolik El Pompaları

Tek Hızlı-Tek Etkili Hidrolik El Pompaları

Teknik Bilgiler			W00307	W10707	W11207
Çalışma basıncı	(Maks.)	bar	700	700	700
Kullanılabilir yağ miktarı		cm³	240	660	1.200
Her kurs boyundaki debi	(AB/YB)	cm³	2,2	2,6	2,6
Maks. basınçta kol kuvveti		kg	51	49	49
Piston çapı		mm	10	12	12
Yağ deplasmanı		bar	700	700	700
Yağ çıkışı diş ölçüsü		NPT	3/8"-18	3/8"-18	3/8"-18
Manometre		*	YOK	YOK	YOK
Yağ dolu ağırlık		kg	2,7	5,5	5,5

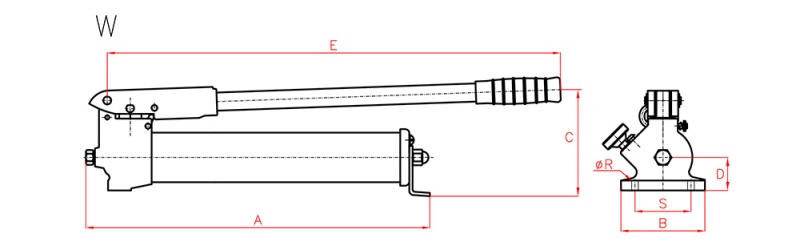

Ebadlar	(A x B x C x E)	mm	340x100x110x380	500x100x150x560	545x100x175x560

Tek Etkili-Çift Hızlı Hidrolik El Pompaları

Teknik Bilgiler			W20707	W21207	W22307	W24307	W07807
Çalışma basıncı	(Maks.)	bar	700	700	700	700	700
Kullanılabilir yağ miktarı		cm³	660	1.200	2.400	4.200	7.500
Kurs boyundaki debi	(AB/YB)	cm³	8,1 - 2	8,1 - 2	13,2 - 2,2	16,5-2,8	70,5-2,6
Maks. basınçta k.kuvveti		kg	49	49	49	49	41
Piston çapı		mm	12 - 24	12 - 24	12 - 29	12 - 29	12,5 - 63,5
Yağ deplasmanı		bar	20-700	20-700	20-700	20-700	20-700
Yağ çıkışı diş ölçüsü		NPT	3/8"-18	3/8"-18	3/8"-18	3/8"-18	3/8"-18
Manometre		*	YOK	YOK	YOK	YOK	YOK
Yağ dolu ağırlık		kg	5,5	6,5	12,0	20	30
Ebadlar	(A x B x C x E)	mm	500x100x150x560	550x170x190x560	560x106x210x560	570x142x210x560	600x370x370x680

Çift Etkili Hidrolik El Pompaları

Teknik Bilgiler			X22307	X24307	X07807
Çalışma basıncı	(Maks.)	bar	700	700	700
Kullanılabilir yağ miktarı		cm³	2.400	4.200	7.500
Her kurs boyundaki debi	(AB/YB)	cm³	13,2 - 2,2	16,5-2,8	70,5-2,6
Maks. basınçta kol kuvveti		kg	49	49	41
Piston çapı		mm	12 - 29	12 - 29	12,5 - 63,5
Yağ deplasmanı		bar	20-700	20-700	20-700
Yağ çıkışı diş ölçüsü		NPT	3/8"-18	3/8"-18	3/8"-18
Manometre		*	YOK	YOK	YOK
Yağ dolu ağırlık		kg	14,0	23	30
Ebadlar	(B x G x Y)	mm	560x106x210x560	570x142x210x560	600x370x370x680

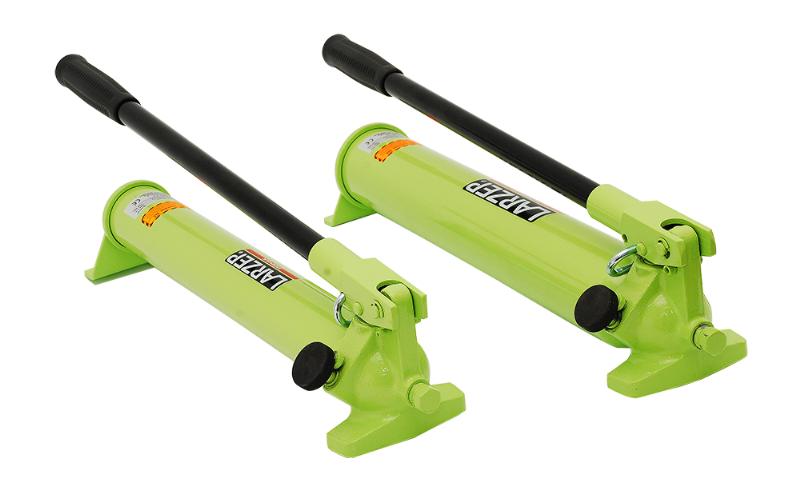

• W Serisi Tek hızlı, Çift Hızlı Hidrolik Pompalar

Larzep hidrolik el pompaları W ve X kodlarıyla tanımlanır.W serisi tek hızlı ve çift hızlı ancak tek etkili olan pompaları tanımlar.Tek hızlı olan üç model genel olarak düşük yağ hacminin gerekli olduğu operasyonlar için tasarlanmıştır. 30 tona kadar hidrolik silindirlerin çalıştırılmasında bu pompalar tercih edilebilir.
Tek hızlı pompalar 10 veya 12mm çapında tek pistonlu olduklarından debileri düşüktür. Ayrıca tank kapasiteleri de bu özellik dikkate alınarak küçük tutulmuştur.
Larzep hidrolik el pompalarının tamamını yağ çıkışı 700 bar hidrolik sistemleri standart diş ölçüsü olan 3/8” NPT dir. Bu ölçü sektördeki diğer markaların ürünleri ve aksesuarlarıyla yüzde yüz uyumludur.

---

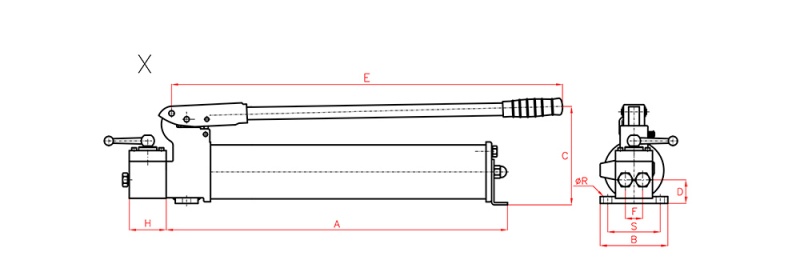

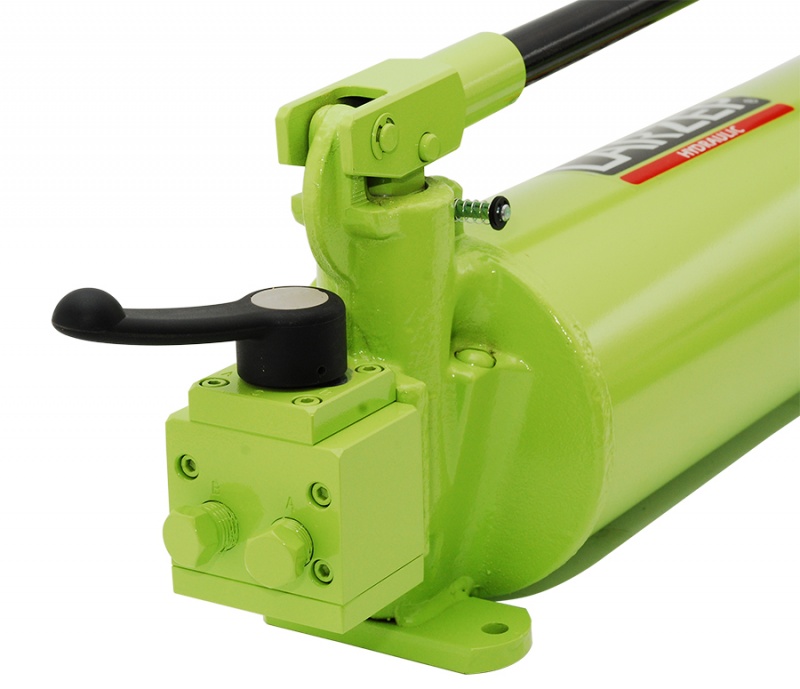

• X Serisi Çift Etkili Hidrolik Pompalar

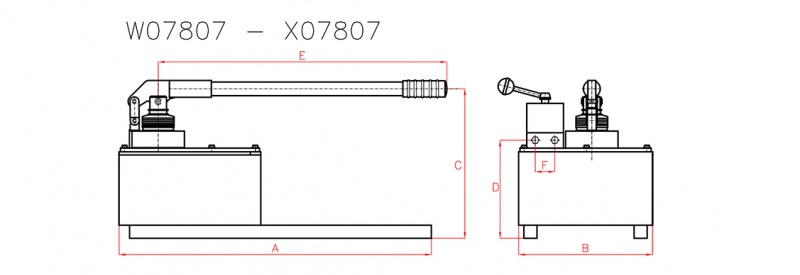

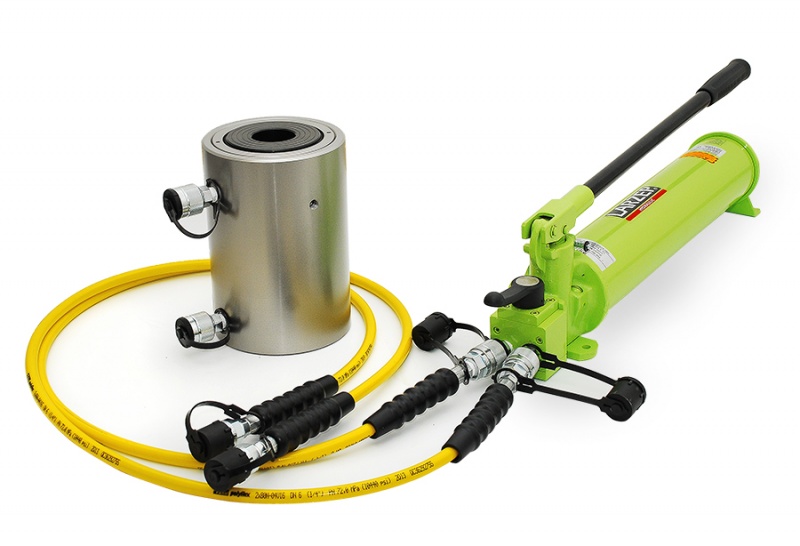

X serisi çift hızlı ve çift etkili olan pompaları ifade eder. Çift etkili pompalar genel olarak çift etkili hidrolik silindirleri çalıştırmak için kullanılır. Bu pompalar çift piston yapısıyla yüksek debiye sahiptirler. Tank büyüklükleri de buna göre tasarlanmıştır. Tank büyüklüğü 7,5 litre olan X07807 Larzep in standart olarak sunmuş olduğu en büyük hidrolik el pompasıdır. Bu pompada debi 20 bara kadar 70,5 cm³, 700 barda 2,6 cm³ dür.

---

• Basınç Emniyet Valfi

Larzep yüksek basınç hidrolik el pompalarının tamamı basınç emniyet valfi ile donatılmıştır. Bu valf sayesinde basınç hiçbir zaman öngörülen basınç değerinin üzerine çıkmaz. 700 bar basınca ulaşıldığında basınç emniyet valfi yağı tanka tahliye etmeye başlar. Bu özellik sayesinde maksimum güvenlik sağlanmış olur. Basınç emniyet valfi olmayan pompalarda basınç, pompalama durdurulmadığı sürece yükselir. Herhangi bir noktada patlama gerçekleşene kadar devam eder.

---

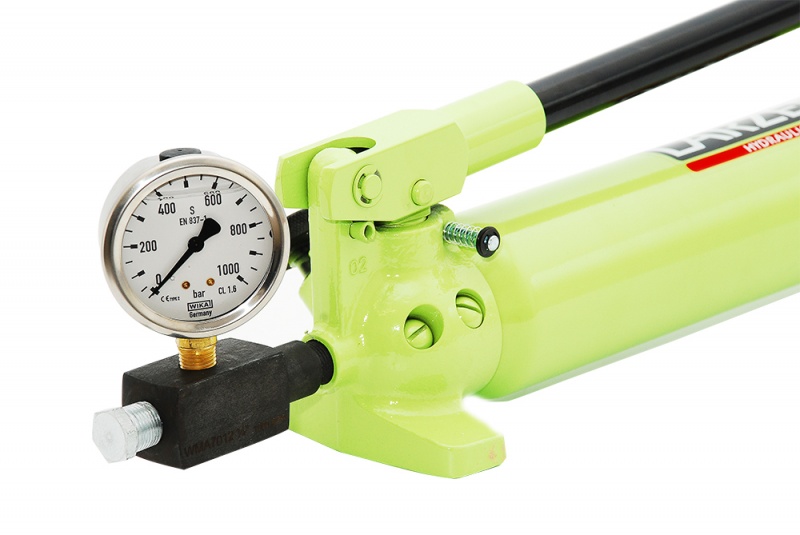

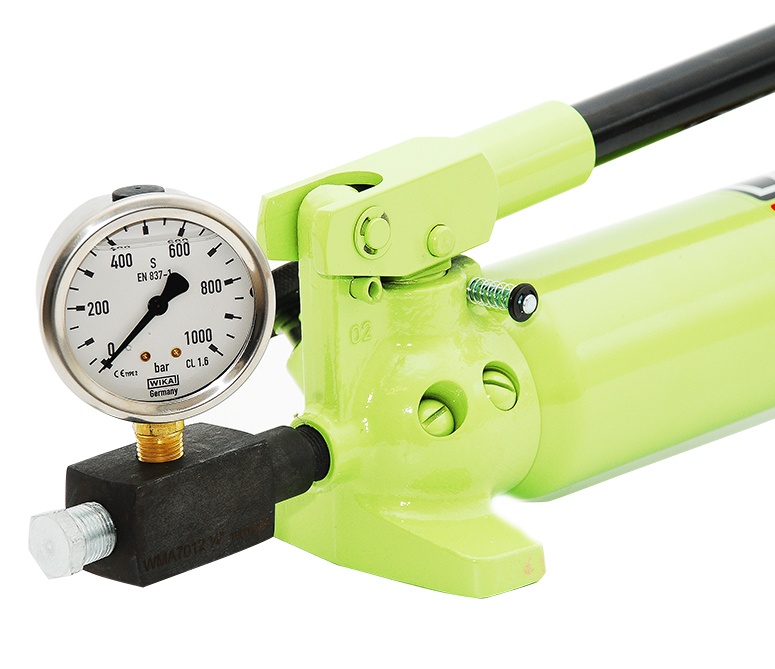

• Basınç Göstergesi

Larzep 700 bar hidrolik el pompaları standart olarak manometresiz olarak sevk edilir. Manometre isteğe bağlı olarak yağ çıkış hattına, bu amaçla üretilmiş manometre adaptörüyle monte edilir. Talebe göre 1.000 bar 63mm veya 100mm çapında manometre monte edilebilir. Hassas ölçümün gerektirdiği durumlarda dijital manometre opsiyonel olarak sunulur.

---

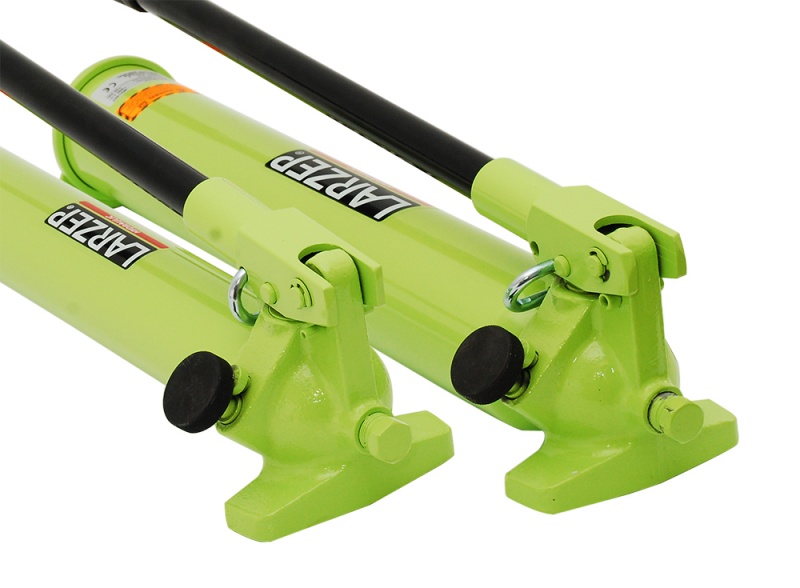

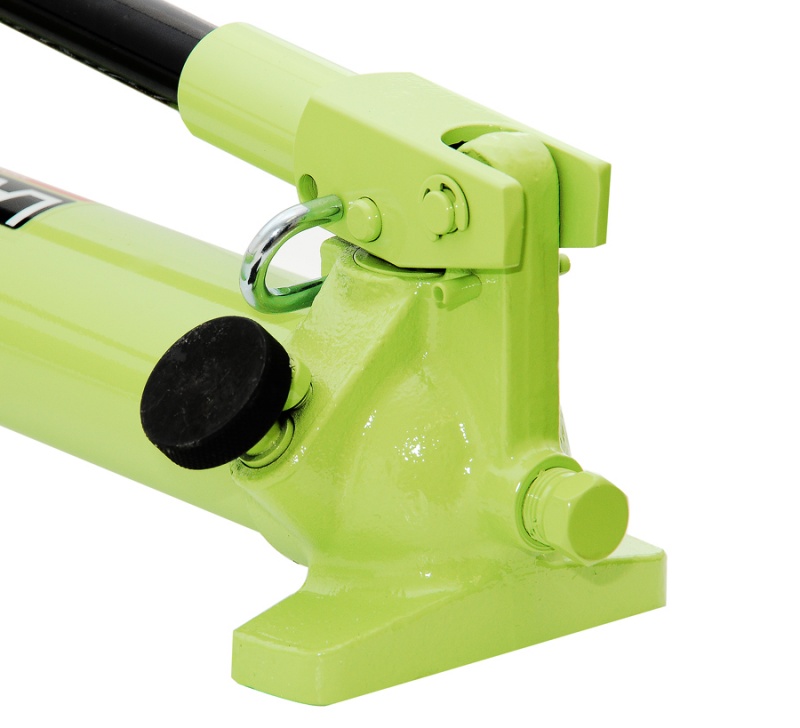

• Pompa Taşıma Kolu

W ve X serisi LARZEP pompalarında pompalama kolu aynı zamanda taşıma kolu olarak kullanılır. Taşıma kolu kanca sistemiyle mekanik olarak pompa gövdesine bağlanır. Taşıma sırasında kanca gövdeye takılarak sabitlenir. Çalışma sırasında ise kanca serbest bırakılır. Yanlızca W00307 modelinde bu uygulama yoktur. Bu pompanın kücük hacmi nedeniyle böyle bir uygulamaya gerek yoktur.
