700 Bar Hidrolik İkiz Hortumlar

HS

• 720 bar çalışma basıncı, 2.880 bar patlama basıncı

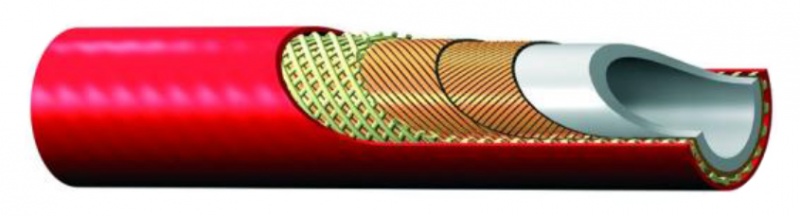

• İki kat çelik sargı üzerine poliflex yumuşak kaplama
• Termoplastik malzemeden, ince ve yumuşak tasarım
• Yüksek mukavemetli, hidrolik yağ kullanımına uygun
• Uluslararası iş güvenliği kriterlerine uygun imalat

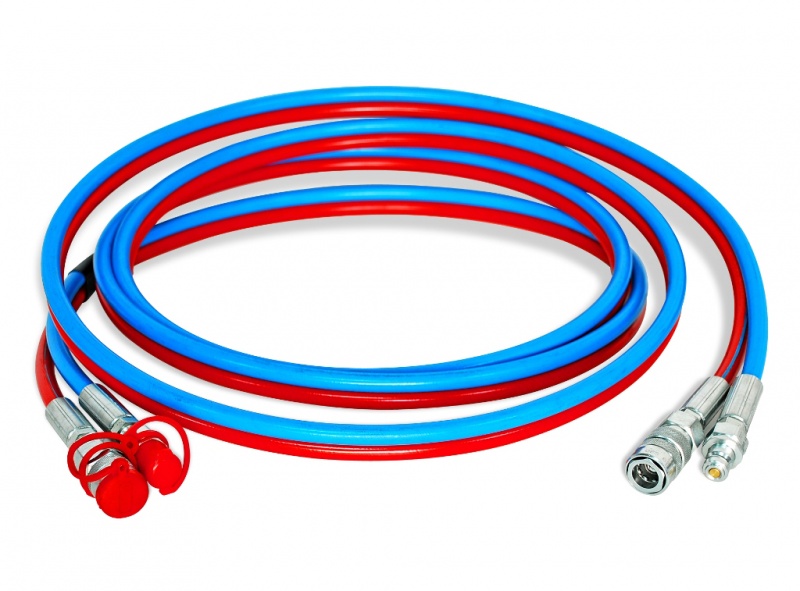

• Birbirine yapışık ikiz, RAL kod renk kombinasyonları
• Basınç altında 3,1 ml/m ölçüsünde genişleme özelliği
• Menşei Almanya, imalatçı Parker, CE - ISO sertifikalı

• 700 Bar İkiz Hortum Teknik Tablo

Model No	Parça No	Çalışma Basıncı		Patlama Basıncı		İç Çap-Dış Çap		Kırılma Açısı	Ağırlık	Rekor Seçeneği
**	**	Bar	Psi	Bar	Psi	mm	mm	mm	Kg/m	BSP veya NPT
2340N-04V10	HS720	720	10.440	2.880	41.760	6,4	12,5	70	0,25	1¼" - 3/8

Çalışma basıncı	720 bar
Patlama Basıncı	2.880 bar
Güvenlik katsayısı	1:4
Delik çapı	6,4 mm ±0,1mm (¼”)
Dış çap	12,5 mm ±0,1mm
Kırılma açısı	70 mm
İç boru	Esnek ve aşınmaya dayanıklı Polyamid PA12
Takviye	2 sıra sarmal katman 2 kat yüksek dayanımlı sarmal çelik tel örgü
Dış yüzey	Aşınma direnci yüksek termoplastik kaplama
Maks. basınçta uzama oranı	± 2 %
Maks. basınçta hacimsel genişleme	10,0%
Darbe dayanımı	> 200.000 darbe döngüsü (DIN EN ISO 6803 )
Çalışma ısı aralığı	-40 C° + 100 C°
Ürün Broşürü	PDF

• Arama Kurtarma Ekipmanları

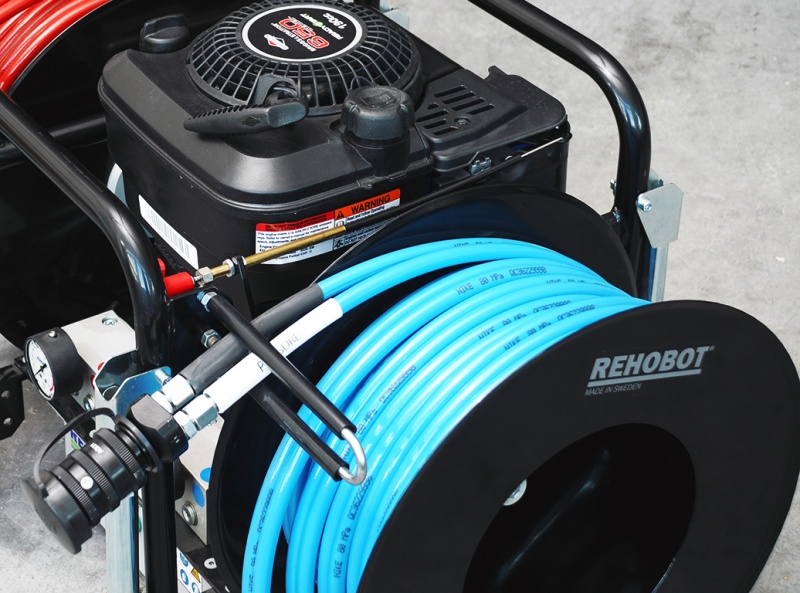

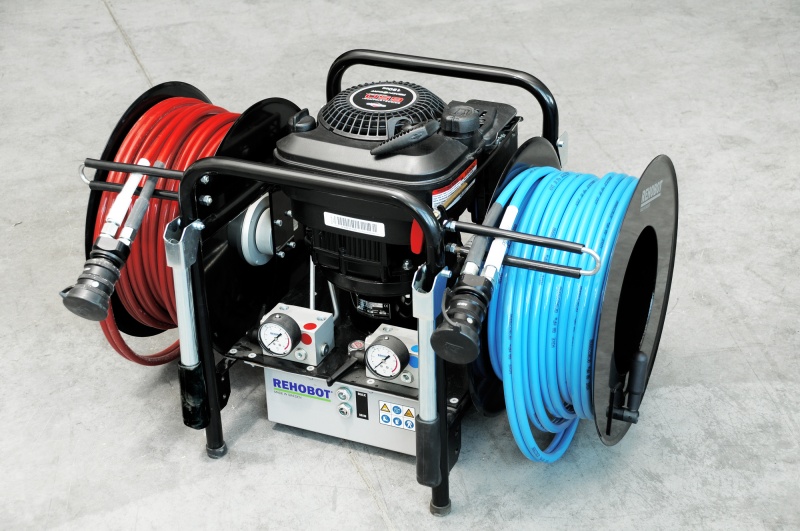

İkiz hortumlar genel olarak çift etkili sistem olarak çalışan ekipmanlarda kullanılır. Hidrolik makaslar, hidrolik ayırıcılar, beton kırıcı ekipmanlar çift etkili olarak çalışan makinalardır. Bu makinalar hidrolik pompadan gelen basınçlı yağ ile hareket alırlar. Her iki hortum basınç hattı olarak kullanılır. Arama kurtarma, itfaiye ekipleri çift etkili çalışan hidrolik makinalar kullanmaktadır. Resimdeki benzin motorlu ünite arama kurtarma ekipleri için tasarlanmıştır.

---

• Vagon Kaldırma Kriko Seti Uygulaması

Çift etkili kriko seti uygulamalarında iki adet tek hortum kullanılabileceği gibi, bir tane ikiz hortum kullanılabilir. Uzun metraj ve çok sayıda silindirin tek bir pompadan beslendiği durumlarda ikiz hortum tercih edilir. Hortumların birbirlerine dolanmaları bu şekilde en aza indirilmiş olur. İkiz hortum kullanım kolaylığı sağlar.

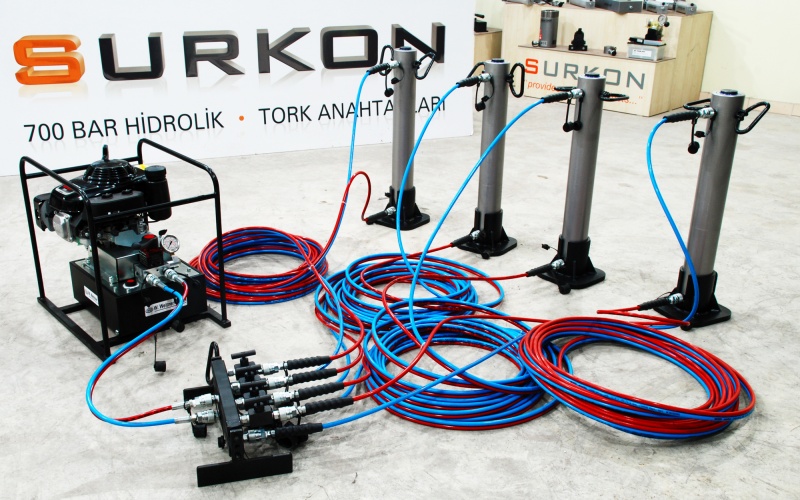

Resimde, raylarından kayan tren vagonlarını kaldırmak üzere tasarlanmış, her biri 25 ton kaldırma kapasitesinde dörtlü kriko seti görülmektedir. Vagon kaldırma uygulaması, sahada olduğundan benzin motorlu hidrolik güç ünitesi kullanılır.

---

• Hidrolik Tork Anahtarları

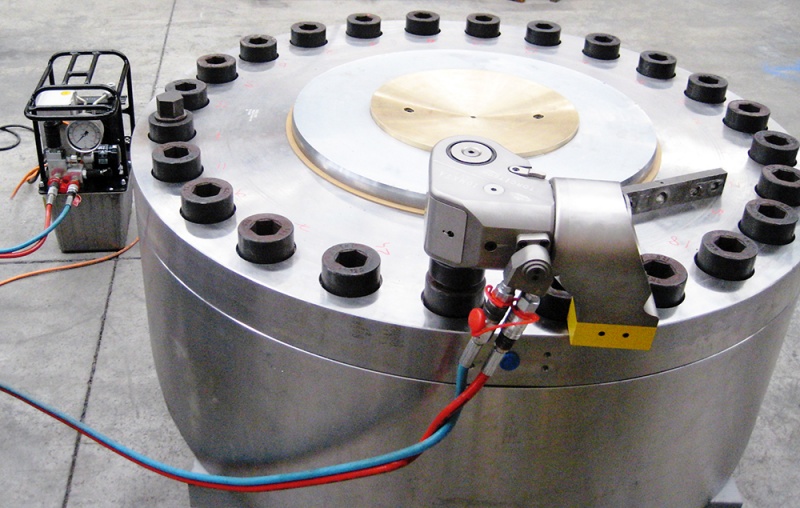

Hidrolik tork anahtarları da çift etkili çalışan sistemlerdir. Bu sistemlerde hortum hattının bir tanesi basınç, diğeri ise dönüş hattı olarak kullanılır. O nedenle hidrolik tork anahtarları ikiz hortum ile kullanılır. Her iki hortumun birbirine yapışık olması ve farklı renklerde olması kullanım kolaylığı sağlar.

---

• Uygulama alanları
  -Yüksek tonaj çift etkili hidrolik krikolar
  -Arama kurtarma ekipmanları
  -Hidrolik tork anahtarları
  -Hidrolik makas veya hidrolik ayırıcılar
  -Özel hidrolik presler, test ekipmanları
