700 Bar Aluminyum Hidrolik El Pompaları

WEITNER WH

Çift pistonlu, çift hızlı, değişken debili
Çalışma basıncı maksimum 700 bar
Hafif, kompakt ve ergonomik tasarım
Basınç emniyet valfi ile maksimum güvenlik
Komple alüminyumdan imal 4 farklı model
1000 bar Ǿ63 gliserinli manometre standart
WV4/3 valf ile çift etkili olabilme özelliği
Alman malı,Marka Werner Weitner, CE Belgeli
Türkiye'de garanti, servis ve yedek parça desteği

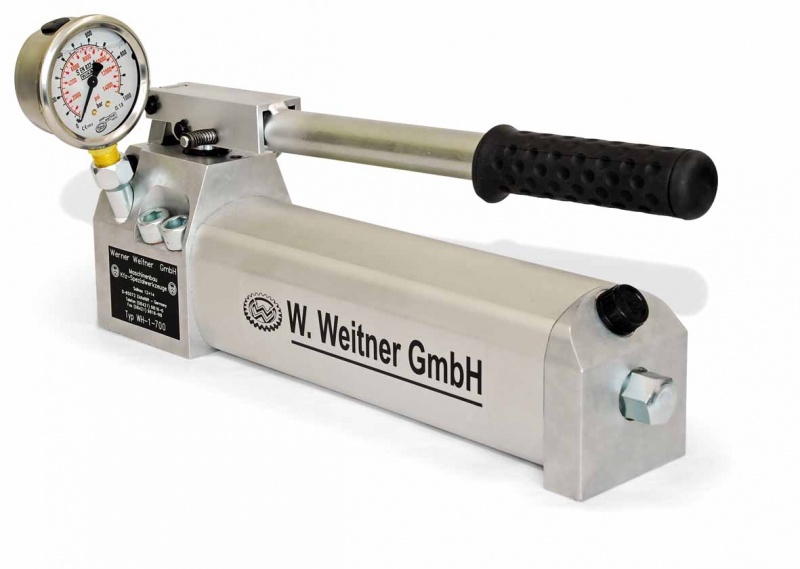

WH-1

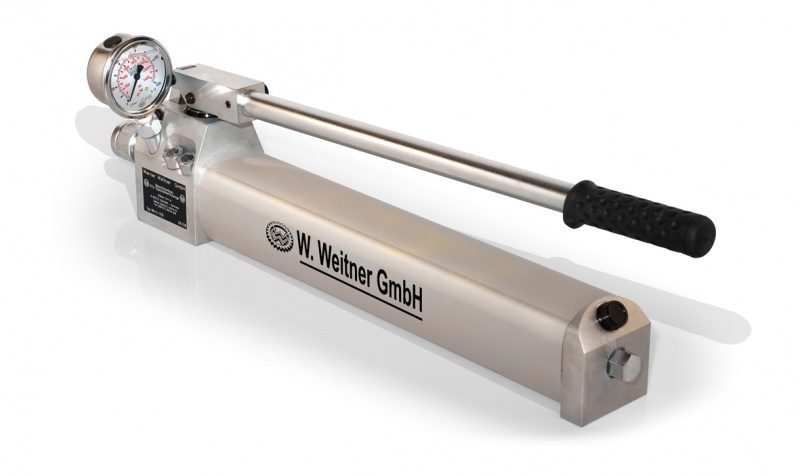

WH-2

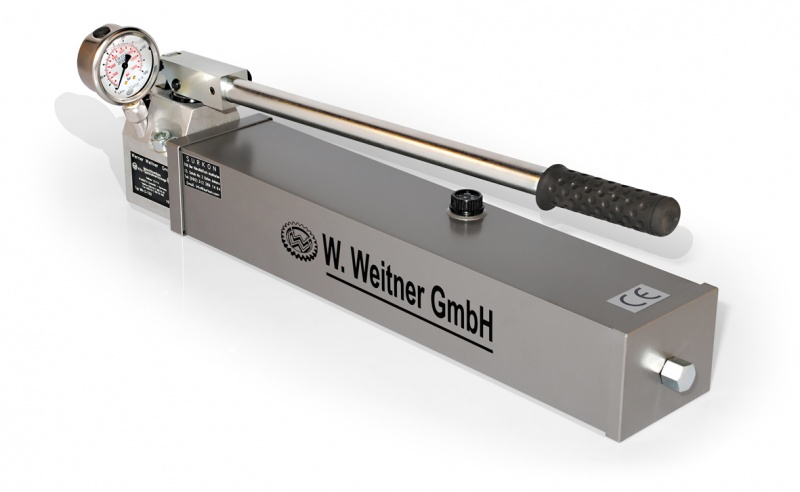

WH-3

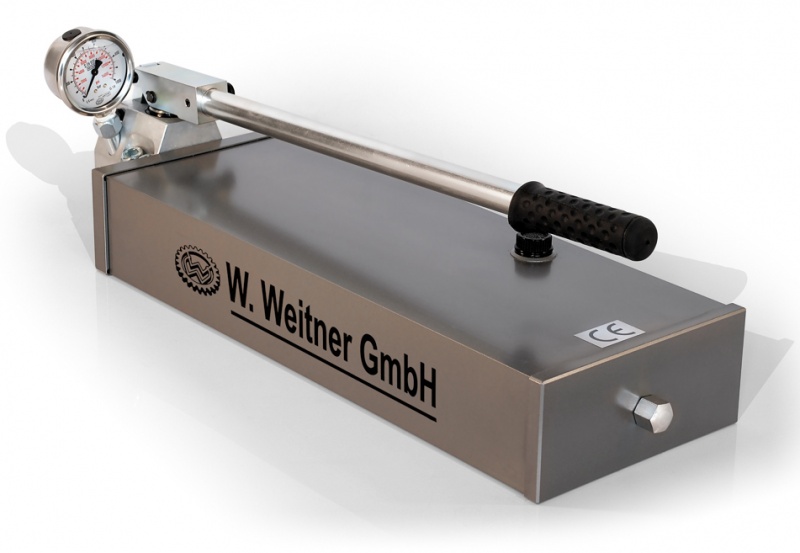

WH-4

WH kodu Weitner firmasının çift hızlı standart seri yüksek basınç hidrolik el pompalarını tanımlar. Komple alüminyumdan üretilen bu pompalar 700 bar maksimum basınca ayarlı, yağ dolu olarak kullanıma hazır şekilde sevk edilir. WH serisi hidrolik el pompaları basınç tahliye valfi ile donatılmıştır. Bu seride pompalar 50 bar ile 700 bar arasında istenilen basınç değerine ayarlanabilir. Emniyet valfi sayesinde basınç 700 barın üzerine çıkmaz. Yağ 700 bardan itibaren tanka tahliye olur. WH serisi hidrolik el pompaları Ǿ63 çap 1000 bar göstergeli gliserinli hassas manometre ile donatılmıştır. Farklı çalışma basınçları, tank büyüklükleri veya viton keçe takımları isteğe bağlı olarak temin edilir.

Teknik Bilgiler	Br	WH-1	WH-2	WH-3	WH-4
Tank kapasitesi	cm³	700	1.300	2.500	4.800
Kullanılabilir yağ miktarı	cm³	500	900	1.800	3.800
Her kurs boyunda debi	cm³	7,2 / 0,9	17 / 1,7	17 / 1,7	17 / 1,7
700 barda azami kol kuvveti	kg	35	47	47	47
Piston çapı	mm	20 / 07	32 / 10	32 / 10	32 / 10
Piston kurs boyu	mm	23	23	23	23
Yağ çıkış bağlantısı	NPT	3/8	3/8	3/8	3/8
Yağ dolu ağırlık	kg	4,3	5,3	7,5	10,5
Ölçüler (D x B x C)	mm	394 x 77 x 174	563 x 151 x 174	587 x 151 x 174	588 x 186 x 176
Ölçülendirilmiş çizim	**	PDF	PDF	PDF	PDF

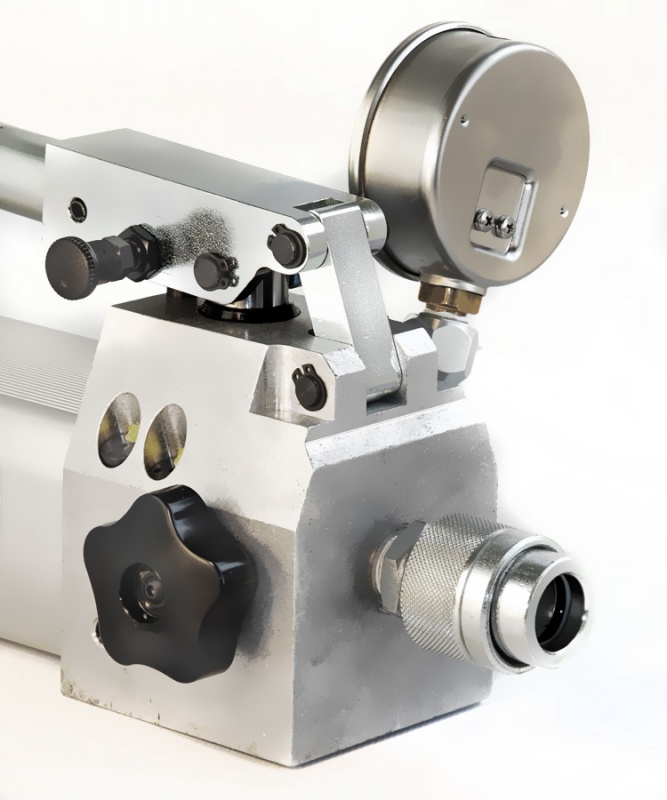

Basınç Sabitleme-Çalıştırma Vanası

WH serisi çift hızlı el pompalarında basınç sabitleme-çalıştırma pompanın sağ tarafında bulunan yıldız formlu vana ile sağlanır. Vananın sıkıştırılması ile yağın dönüş yolu kapanarak, basınç tutma özelliği devreye girer. Basıncın düşürülmesi veya basılan yağın tekrar pompaya dönmesi için yıldız vananın ters yöne çevirilerek gevşetilmesi gerekir.

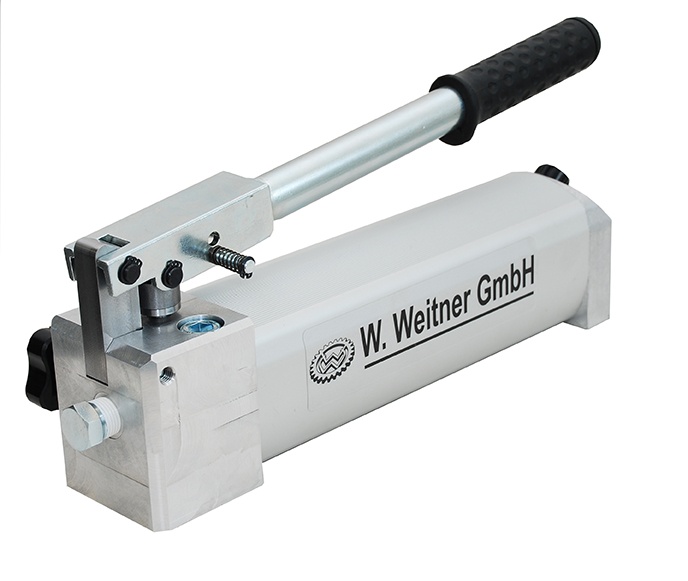

Pompa Taşıma Kolu

WH serisi Weitner pompalarında pompalama kolu aynı zamanda taşıma kolu olarak kullanılır. Taşıma kolu kanca sistemiyle mekanik olarak pompa gövdesine bağlanır. Taşıma sırasında kanca gövdeye takılarak sabitlenir. Çalışma sırasında ise kanca serbest bırakılır.

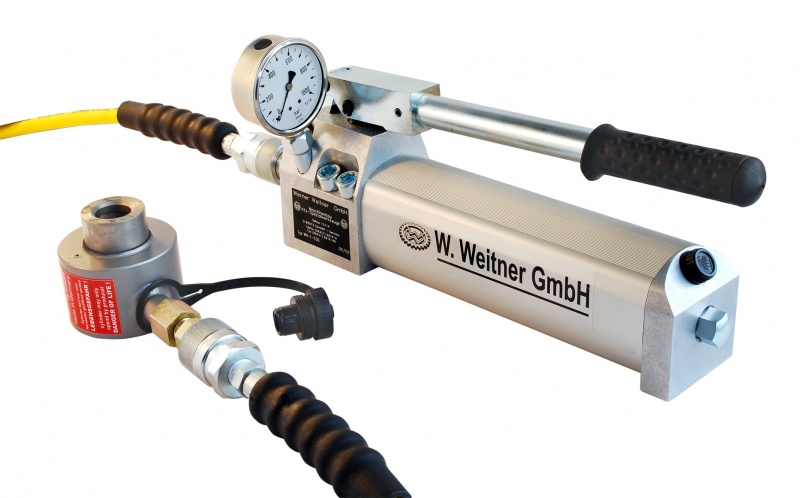

Kriko Seti Uygulaması

WH Serisi hidrolik el pompaları çift pistonlu olduklarından yağ deplasmanları yüksek tonaj silindirlerin işletilmesine uygundur. WH serisi pompalar ile 5 tondan 150 tona kadar her türlü hidrolik kriko çalıştırılabilir. 700 barda uygulanan maksimum basma kuvveti WH serisinde 45 kg dır.

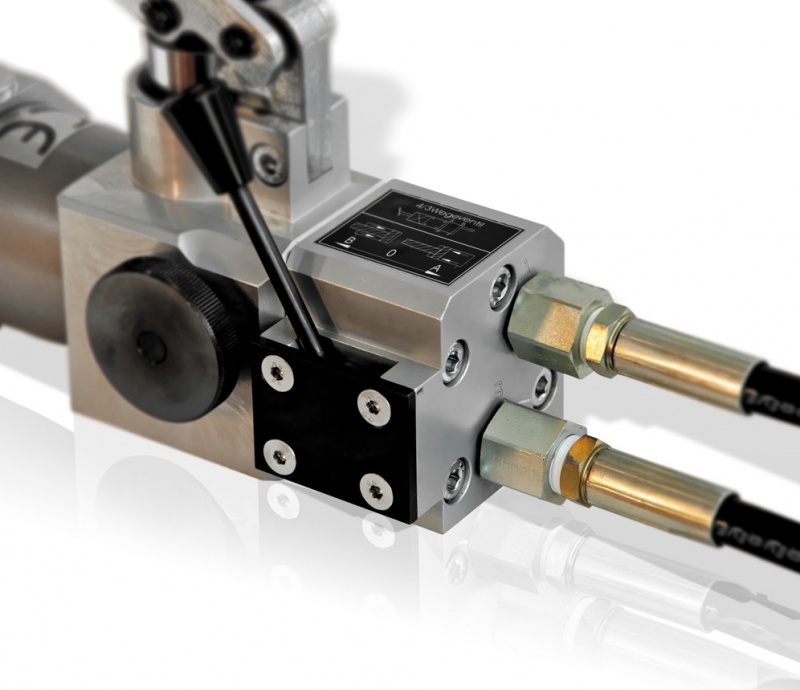

Çift Etkili Kullanma Özelliği

WH serisindeki bütün el pompaları çift etkili hidrolik kriko uygulamaları için kullanılabilir. WW 4/3 dört yollu üç pozisyonlu yönlendirme valfi ile WH serisindeki bütün pompalar çift etkili hale dönüştürülebilir. WW 4/3 kodlu yönlendirme valfi yalnızca Weitner pompalarında kullanılabilir ve bu ürün aksesuar olarak isteğe bağlı olarak sunulur.
