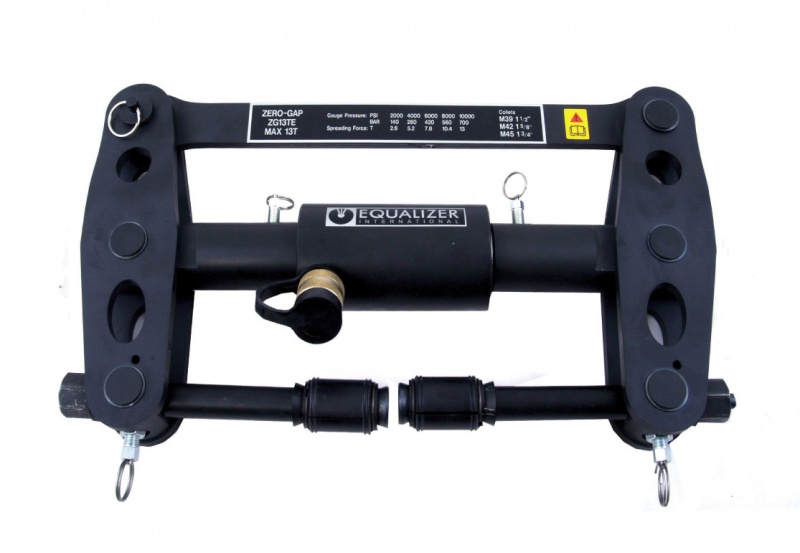

SG13TE 13 Ton Sıfır Boşluk Hidrolik Flanş Ayırıcı

---

Flanş Ayırıcı Genel Özellikler Ayırma kapasitesi 13 ton Cihaz ağırlığı 21,5 kg M39, M42 ve M45 saplamalı bağlantılara uygun Harici 700 bar hidrolik el pompası ile çalışır İki cihazın aynı anda birlikte kullanılması önerilir Flanş sızdırmazlık yüzeylerine hasar vermez İş sağlığı ve güvenliğini maksimum seviyede karşılar Koruma ve taşıma çantası içinde sevk edilir

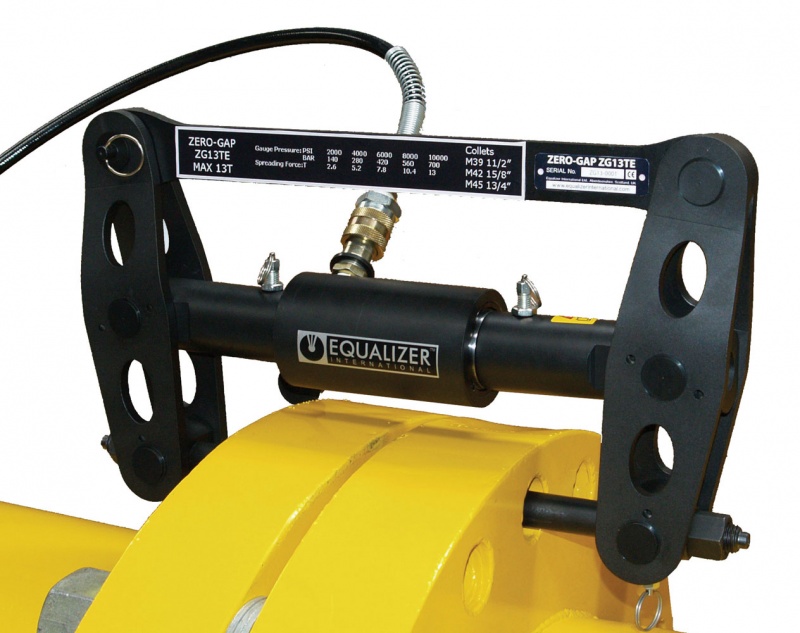

SG13TE 13 ton Gripli Flanş Ayırma
Equalizer sıfır boşluk gripli tutuculu hidrolik flanş ayırıcı bağlantı saplama deliklerinden flanşları kavrayarak ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz. Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar,olmasının kabul edilemediği durumlarda sıfır boşluk grip tutuculu flanş ayırıcılar ideal ekipmanlardır.
SG13TE hidrolik flanş ayırıcı 700 bar hidrolik el pompası ile çalışır ve 13 ton çekme-ayırma kuvveti üretir. Bu flanş ayırıcı ekipman 38 mm ile 49 mm saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır. Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.
Nasıl Çalışır:
Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırcının en uç noktasındaki kalınlık 2 veya 6 mm dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG serisi sıfır boşluk grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır. Gripli tutucu ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır. SG13TE flanş ayırma ekipmanı sevkiyat içeriğinde M39, M42 ve M45 saplama ölçülerinde üç takım grip standart olarak bulunur. Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir. Flanş plakaları arasındaki boşluk paslanmaya ve contanın hasar görmesine neden olabilir. Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlanstısı uygulanmaktadır.

---

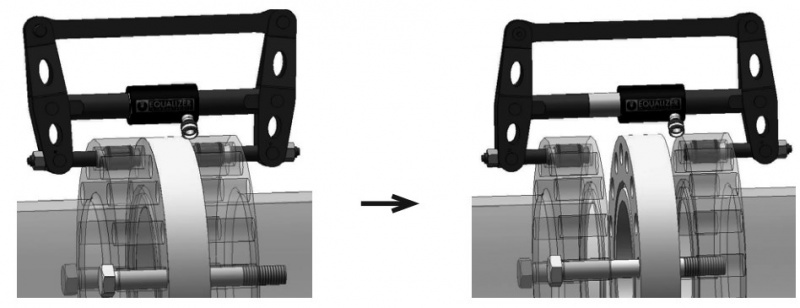

Sıfır boşluk flanş ayırma çalışma prensibi

Kullanım alanları; Petrol, doğalgaz, su veya akışkan boru hatlarının;  İlk montaj aşamasında Hizmete alınması sırasında Bakım ve onarım işlemlerinde Belli hatların körlenmesi işlemlerinde Saplama, keçe takımı, değişimlerinde Servis hatlarının devre dışı bırakılmasında

Flanş seçimi, Flanş tipi Flanş çapı Akışkan basıncı Flanş plakaları arasındaki boşluk Kriterlerine göre yapılır.

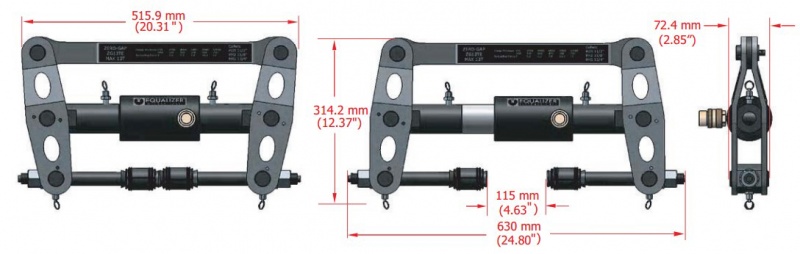

SG13TE Hidrolik Flanş Ayırıcı Ölçüleri

---

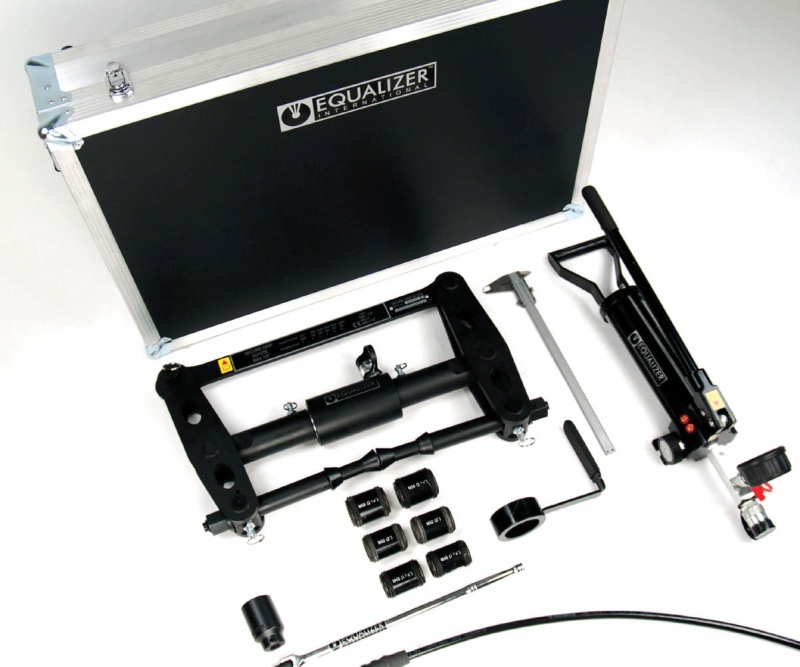

Sevkiyat İçeriği:

Ürun kodu: SG13TE  1 x SG13TE ayırıcı ekipman 1 x 700 bar hidrolik el pompası 1 x 700 bar 2 m hidrolik hortum 1 x 30 mm altıgen lokma 1 x Mekanik kumpas 1 x Güvenlik takozu 2 x M39 grip tutucu 2 x M42 grip tutucu 2 x M45 grip tutucu 1 x Kullanım klavuzu 1 x ½” kare sürücülü sıkma sökme kolu Cihaz ağırlı 21,5 kg. Çanta ile birlikte ağırlık 40,5 kg Sünger korumalı alüminyum çanta içinde sevk edilir. Çanta ebadları: 890x570x165 mm
