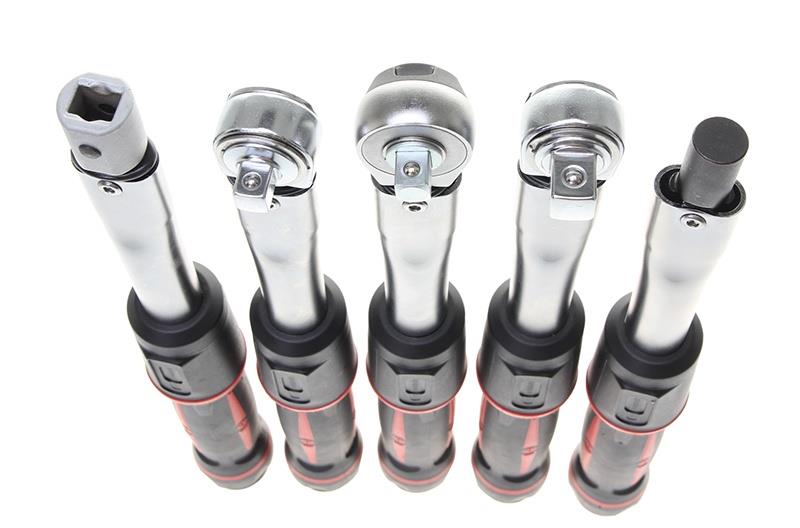

Norbar Profesyonel Seri Hassas Tork Anahtarları

Yüksek Hassasiyet, Dayanıklı Yapı, Uzun Ömür

Norbar profesyonel seri tork anahtarları endüsriyel tip daha da güçlendirilmiş cırcır mekanizmalarıyla donatılmıştır. Bu tip cırcır mekanizmalarının en önemli özelliği, özel tasarımlı, sağlam diş yapısına sahip olmalarıdır. Bu sağlam yapı, tork anahtarının daha uzun ömürlü olmasını ve yüzbinlerle ifade edilebilen kullanımdan sonra da tork hassasiyetini kaybetmemesi anlamına gelir. Profesyonel serideki tasarım, dar bölgelerde geniş açı alabilmek ve küçük adımlarla ilerleyebilme özelliğine sahiptir. Norbar profesyonel seri tork anahtarları ağır sanayideki kullanım şartları ve uzun ömürlü yüzbinlerce kez kullanım dikkate alınarak üretilmiştir.

Norbar profesyonel seri tork anahtarları iki farklı cırcır mekanizması ve değiştirilebilir iki farklı uç seçeneği sunar.

Endüstriyel Geçmeli Kare Sürücülü Cırcır:

Kare sürücüsü geçmeli olan modeldir. Yön seçimi mantar başlıklı kare sürücünün yuvasından çıkarılıp ters taraftan takılmasıyla gerçekleşir. Yüzbinlerle ifade edilen torklama işlemleri için en ideal cırcır mekanizmasıdır. Bu modelde uygulanabilecek maksimum tork değeri 300 Nm dir.

Parça No	Tork Aralığı	Kare Sürücü	Hassasiyet	Ölçek	Uzunluk	Cırcır Kafa Çapı	Cırcır Diş	Ağırlık
#	Nm	Inç	± %	Nm	mm	mm	Sayısı	Kg
15002	10-50	3/8"	%3	1	327	30	72	0,6
15003	20-100	½"	%3	1	327	30	72	0,6
15004	40-200	½"	%3	1	470	45	72	1,07
15005	60-300	½"	%3	1	590	50	60	1,42
15006	60-340	½"	%3	1	685	50	60	1,48
15007	80-400	3/4"	%3	1	685	50	60	1,93

Otomatik Sürgülü Cırcır:

Yön seçiminin (sıkma ve sökme) sürgülü mandal ile yapıldığı modeldir.Otomatik cırcır olarak adlandırılan bu model hassas ve yoğun olmayan torklama işlemleri için tasarlanmıştır. Sürgülü cırcır mekanizması 48 dişten oluşur. Dar bölgelerde kücük adımlarla hızlı torklama için ideal bir tork anahtarıdır. 200 Nm ye kadar olan torklama işlemleri için kullanılır.

Parça No	Tork Aralığı	Kare Sürücü	Hassasiyet	Ölçek	Uzunluk	Cırcır Kafa Çapı	Cırcır Diş	Ağırlık
#	Nm	Inç	± %	Nm	mm	mm	Sayısı	Kg
15012	10-50	3/8"	%3	1	327	30	72	0,69
15013	10-50	½"	%3	1	327	30	72	0,69
15014	20-100	3/8"	%3	1	370	30	72	0,76
15015	20-100	½"	%3	1	370	30	72	0,76
15016	40-200	½"	%3	1	465	42,5	48	1,04

Yuvarlak Girişli Tork Kolu (Spigot) :

Norbar yüksek tork değerlerine erişebilmek amacıyla 16 ve 22 mm çapında iki farklı yuvarlak girişli tork anahtarı üretmektedir. Norbar a özel olan bu modellerin cırcır kafaları ile açık-yıldız uçları Norbar aksesuar programında yer alır.

Parça No	Tork Aralığı	Uç Girişi	Hassasiyet	Ölçek	Uzunluk	Ağırlık
#	Nm	Ø mm	± %	Nm	mm	Kg
15062	10-50	16	%3	1	323	0,62
15063	20-100	16	%3	1	364	0,71
15064	40-200	16	%3	1	445	0,85
15065	60-300	16	%3	1	570	1,17

Dikdörtgen Girişli Tork Kolu:

Almanya standartı olan 9x12 ve 14x18 mm dikdörtgen girişli tork anahtarları da Norbar ürün gamı içinde bulunur. Dikdörtgen uç girişli tork anahtarlarında uygulanabilecek maksimum tork gücü 400 Nm dir.

Parça No	Tork Aralığı	Uç Girişi	Hassasiyet	Ölçek	Uzunluk	Ağırlık
#	Nm	mm	± %	Nm	mm	Kg
15102	10-50	9x12	%3	1	325	0,64
15103	20-100	9x12	%3	1	365	0,71
15104	40-200	9x12	%3	1	443	0,91
15105	40-200	14x18	%3	1	453	0,95
15106	60-300	14x18	%3	1	570	1,17
15107	60-340	14x18	%3	1	663	1,27
15108	80-400	14x18	%3	1	663	1,69

Kilitleme Mekanizması

Norbar profesyonel seri tork anahtarlarında özel bir tutma ve ayar kolu kullanılır. Tork değeri seçildikten sonra tutma kolunun kilit mekanizması devreye alınır. Tork değeri tutma kolundaki yeşil halka görüldüğü konumda seçilebilir veya değiştirilebilir. Değer seçiminden sonra kilitleme işlemi gerçekleştiğinde ise yeşil halka kaybolur. Böylece kullanıcı tork ayar kilidinin devrede olup olmadığını kolayca görebilir.

Mantar Başlıklı Geçmeli Sürücü

Yoğun endüstriyel kullanım için tasarlanan tork anahtarlarında mantar başlıklı geçme kare sürücü kullanılır. Bu modelde yön seçimi mantar kafalı kare sürücünün yuvasından çıkarılıp ters yönden takılması ile gerçekleşir. Bu model daha ağır torklama ve sökme işlerinin daha hızlı gerçekleşmesine olanak sağlar. Yüzbinlerce torklamaya uygun bir yapıdadır.

Hassas Gösterge

Profesyonel seri tork anahtarlarında kullanılan tutma ve ayar kolu yüksek teknoloji ile donatılmıştır. Bu seriyi farklı kılan bu bölümdür. Tork gösterge standart seriye göre %60 daha büyüktür. Bu özellik sayesinde daha hassas ve hızlı tork ayarı yapmak mümkün olmaktadır.

Tork seçimi yaparken tutma koluna uygulanacak olan kuvvet son derece düşüktür. Kullanıcı sık sık ayar değişikliği yapması gerektiği durumlarda bu işlemler yorucu olmaz.

Kalibrasyon Zaman Saati

Norbar profesyonel seri tork anahtarları ağır sanayinin hassas işleri için üretilmektedir. Sanayi imalatında kalitenin sağlanması için tork anahtarlarının kalibrasyonlarının zamanında yapılması gerekmektedir. Bu amaçla profesyon seri tork anahtarlarında kalibrasyon süresini gösteren zaman saati bulunur. Zaman saati kullanıma başlandığı gün devreye alındığında bir yıl sonra kalibrasyon gününün geldiğini gösterir.
